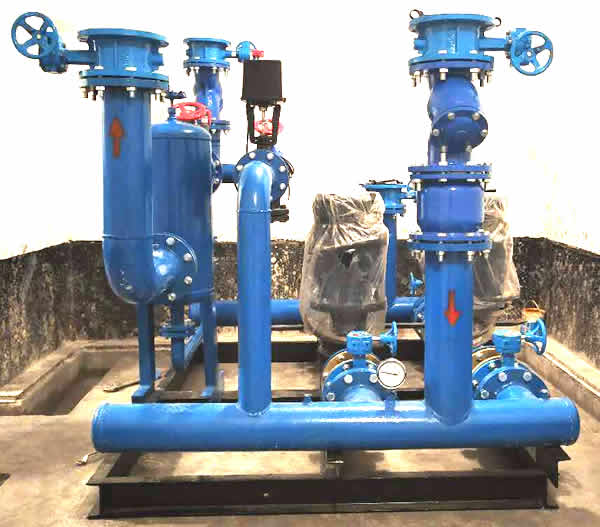

直連混水直連換熱機組詳細描述:
智能直連混水機組優勢
1.拉大熱網系統的供回水溫度,提高熱能的有效利用
2.避免了間接換熱系統的熱損失
3.靈活運用多級泵技術,有效降低系統運行電耗
4.縮小熱網系統的控制環路,更加有利于緩解和調節系統水力平衡
5.解決不同建筑物之間,不同采暖系統之間的系統連接
6.有利于整個熱網的信息化管理,實現**的經濟運行效果
7.節省建設資金的投入,并縮短建設工期

智能直連混水機組技術的應用
1.循環水直供系統中,通過提高水溫,增加熱網負荷
2.汽輪機低真空運行循環水供熱系統中,回水溫度限制
3.調節供熱系統供回水溫差,提高熱能有效利用
4.同一供熱系統中,針對不同性質建筑物的不同供熱要求而實現獨立供熱控制,如學 校、醫院、住宅、購物廣場等
5.同一供熱區域中,針對不同性質的供熱系而實現獨立控制,如散熱器系統、風機盤管系統、地板采暖系統等
6.區域熱負荷變化大,需要調節和控制系統水力平衡
7.其他個別系統的獨立控制要求

智能直連混水機組的工藝設計
混水供熱系統的工藝設計,將根據熱網系統的運行參數,二級網的供熱要求等進行計算、設計和選型。根據系統的運行特點和供熱要求,對混水方式主要分三種:
旁通加壓式 供水加壓式 回水加壓式
1.旁通加壓式設置與運行特點
(1)設置于一級網的供水高壓區
(2)混水泵克服一、二級網壓差
(3)混水泵采用變頻控制
2.供水加壓式設置與運行特點
(1)設置于一級網的供水低壓區
(2)混水泵實現供水增壓功能
(3)混水泵采用變頻控制
3.回水加壓式設置與運行特點
(1)設置于一級網的供水中壓區
(2)混水泵實現回水增壓功能
(3)混水泵采用變頻控制

全流量型直連混水機組配置單
選型為:流量=160 t/h 揚程=32m 功率=22KW
機組型號 |
HSJZ-1.2-C |
名稱 |
規格 |
數量 |
材質、廠家 |
變頻控制柜 |
變頻器22KW |
1個 |
ABB變頻器 |
交流接觸器 |
2套 |
正泰電器 |
中間繼電器、熱斷電器 |
2套 |
正泰電器 |
電源、三檔旋轉開關 |
1個 |
正泰電器 |
電壓表、電流表 |
1套 |
正泰電器 |
低壓電器配電部分 |
1套 |
正泰電器 |
紅色、綠色指示燈 |
1個 |
正泰電器 |
增壓隔斷裝置 |
循環泵22kw
TD125-32/2 |
2臺 |
南方泵業
一用一備 |
渦輪蝶閥 DN125 |
4個 |
天津閥門 |
Y型過濾器 DN150 |
1個 |
天津閥門 |
軟連接 2.5Mpa DN125 |
4個 |
上海道倫 |
法蘭 1.6Mpa |
6個 |
國標 |
封頭 DN150 |
4個 |
國標 |
無聲止回閥 1.6Mpa |
2個 |
天津閥門 |
焊接無縫連管DN150 |
2套 |
自制 |
混水裝置 |
溫控閥 DN125 |
1套 |
西門子 |
止回閥 |
1個 |
天津閥門 |
減壓隔斷
平衡裝置 |
自動減壓隔斷裝置 DN150 |
1個 |
自制 |
流量調節控制閥DN150 |
1個 |
天津閥門 |
過濾器 DN150 |
1個 |
天津閥門 |
焊接無縫連管DN150 |
2套 |
自制 |
彎頭 DN150 |
2個 |
國標 |
法蘭 DN150 |
4個 |
國標法蘭 |
標準件 |
渦輪蝶閥 DN150 |
4個 |
天津閥門 |
雙金屬溫度計 |
4塊 |
上海榮華 |
壓力表1.6MPa |
4塊 |
上海榮華 |
數據通信電纜、電線(10米) |
1套 |
國標 |
低壓缺水保護 |
1套 |
上海榮華 |
安全閥 |
1個 |
青島嶗山 |
防水錘裝置 |
1套 |
天津閥門 |
鍍鋅螺絲、鋼墊等附件 |
1套 |
定點廠家 |
機架底座 |
1個 |
自制 |
其他費用 |
物流運輸、機組指導安裝、電話指導運行調試 |
山西潤百泰公司以自主創新為先導,以產品的技術很好、質量可靠、服務完善為宗旨,研制出符合現代高層建筑需要的高低區高低溫直連混水供熱機組,特別是針對高低溫差壓明顯的地區!具有節能、熱效率高、工程造價低、自動化控制、安全穩定、方便管理、衛生環保等特點。
智能直連混水機組適用于多層建筑和高層建筑的低層區供暖系統。其結構特點是,當市政高溫水壓力和供回水壓差滿足多層建筑供暖需要時,混水泵設在高溫供水與回水的旁通連接管上,使高溫水與低溫水在混水器內混合后變成適合采暖的溫度,向多層建筑供暖,可大限度的節省動力消耗,是節能的供暖混水機組。
智能加壓直連混水機組適用于高層建筑的高區供暖系統。其結構特點是在增壓泵前的低區高溫供水管上設溫控閥,高區回水經減壓后與溫控閥相連,高溫水與高區回水自動按一定比例混合,自動調節到用戶要求溫度后經增壓泵向高區供暖,滿足用戶采暖需要。該機組有效地利用一次管網壓力,減少增壓泵的功率,結構簡單,是節能的高層直連供暖混水機組。
